    Concentrador de Amostras Biotage TurboVap

    O Concentrador de Amostras Biotage TurboVap utiliza um sistema de evaporação de vórtice patenteado que aumenta a velocidade de evaporação em um fator de 10 em comparação com outras técnicas, promovendo assim uma evaporação rápida e eficaz do solvente.

    A combinação da tecnologia e temperatura patenteadas com cisalhamento através de vórtice a gás nitrogênio é usada, portanto, para otimizar a concentração da amostra.

    Apresenta um design moderno, incluindo um tanque de vidro bem iluminado para maior visibilidade, bicos removíveis/substituíveis na tampa, coletores facilmente trocáveis ​​para aumentar a funcionalidade, gradientes programáveis de fluxo de evaporação e interface de tela de toque amigável.

    Concentrador de Amostras Biotage TurboVap 1

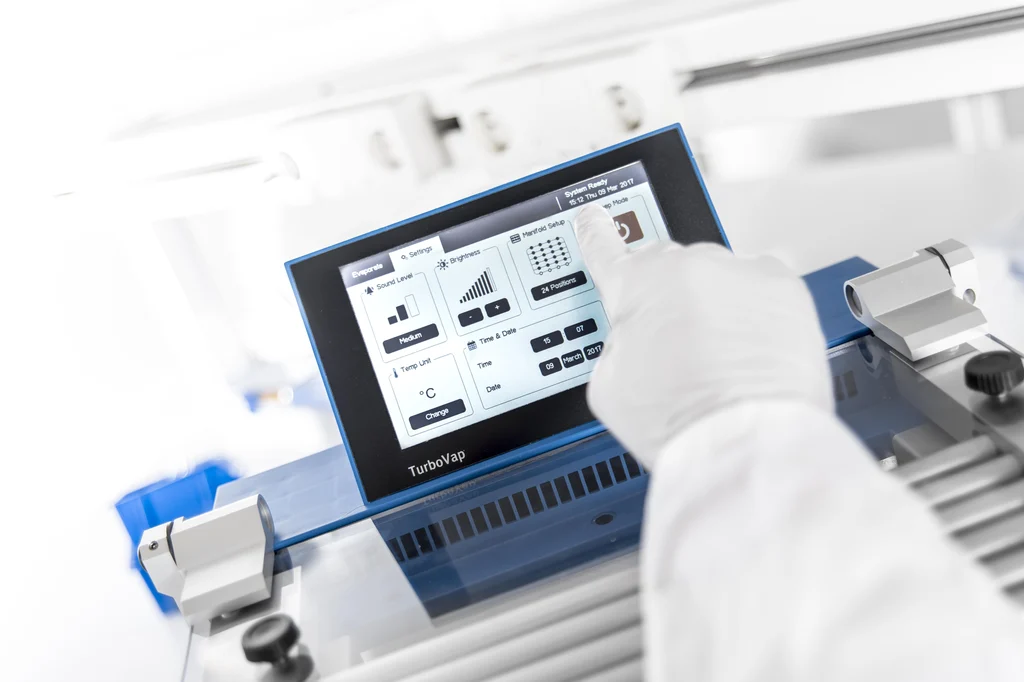

    Concentrador de amopstra TurboVap – Display

    A linha TurboVap apresenta 4 modelos de concentradores que veremos abaixo:

    1 – Concentrador de Amostras TurboVap LV

    Concentrador de amostra Turbovap LV
    Concentrador de amostra Turbovap LV

    O TurboVap é um concentrador de amostra de segunda geração para evaporação de solventes, que se baseia nas bases sólidas da histórica linha de produtos Turbo Vap e incorpora muitos novos recursos direcionados ao cliente.

    Ele ainda possui a tecnologia de corte de vórtice a gás patenteada, altamente eficiente, sendo assim sinônimo da marca TurboVap.

    Além disso, conta com um controlador de fácil uso.



    2 – Concentrador de Amostras TurboVap II

    "Concentrador

    O novo TurboVap® II é um concentrador de amostra construído sobre bases sólidas de confiabilidade e desempenho que o tornaram líder de mercado em evaporação de solventes.

    O Concentrador fornece a evaporação de solvente paralela de até 6 amostras em copos de 50 ml ou 200 ml, com ou sem detecção de ponto final.

    O design moderno incorpora muitos novos recursos direcionados ao cliente , facilitando assim seu uso e expandindo suas funcionalidades.

    3 – Outros modelos de concentrador de amostras

    A Biotage possui ainda mais 2 modelos de concentradores de amostras, que são mais específicos.

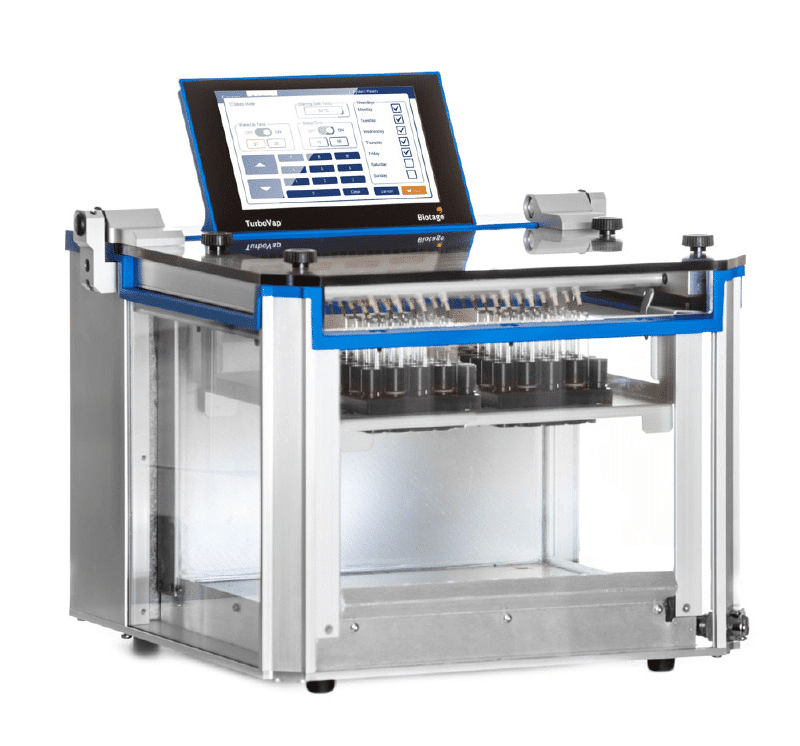

    O concentrador de amostra TurboVap® EH é uma nova adição à família TurboVap projetada para otimizar o fluxo de trabalho de um cliente após o processamento de amostras no Extrahera.

    Outro modelo específico de concentrador de amostras é o Turbovap P+. Concentre suas amostras no coletor de pressão positiva Biotage® PRESSURE + 48 e transfira diretamente para o TurboVap® P+,  simplificando assim seu fluxo de trabalho.

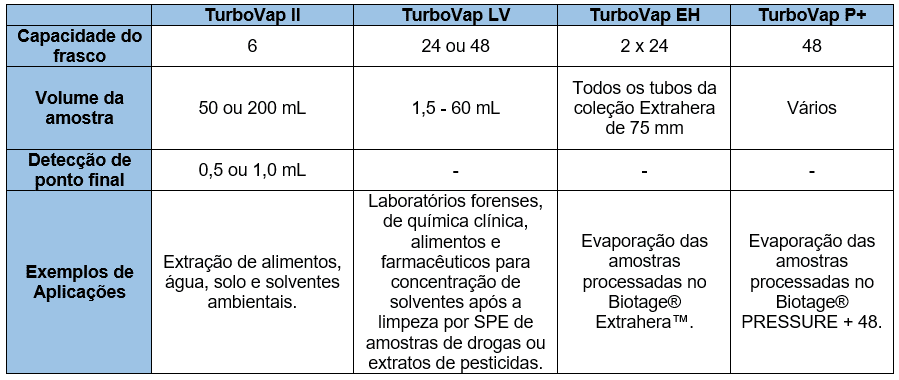

    Comparativo entre os modelos de concentrador de amostras Turbovap da Biotage

    Concentrador de Amostras Biotage TurboVap 4



    Como o modelo Turbovap LP é evaporador de solvente mais vendido da linha de concentradores de amostra da Biotage/Horizon, iremos portanto delatar melhor o mesmo.

    Concentrador de amostras Biotage TurboVap LV

    Esse design moderno apresenta muitos novos aprimoramentos, permitindo assim uma evaporação rápida e eficaz do solvente, incluindo por exemplo:

    • Tanque de vidro bem iluminado para maior visibilidade
    • Bicos removíveis/substituíveis na tampa com ajuste rápido
    • Coletores facilmente trocáveis, aumentando portanto ​ a funcionalidade
    • Programação de gradientes de fluxo de evaporação
    • Porta de drenagem de fácil acesso
    • Iinterface touch screen amigável.

    O sistema é tão compacto que permite então que seja colocado dentro de uma capela.

    Um recurso novo e inovador da nova família TurboVap® de concentradores de amostra é o Multi Rack, que pode ser totalmente ajustado para uma variedade de tamanhos de tubos / frascos, permitindo assim flexibilidade única no mercado.

    Além das muitas melhorias fáceis de usar, o novo TurboVap LV fornece evaporação mais rápida, maior recuperação de analitos e menores desvio padrão relativo, sendo portanto o concentrador de melhor performance no mercado mundial.

    Após a aquisição da Horizon pela Biotage, a linha de concentradores de amostra Turbovap substitui o modelo XCelvap.

    EVAPORAÇÃO

    Fornecimento e Conexão de Gás:

    O sistema pode operar usando gás inerte. O ar comprimido pode ser usado, mas não é recomendado com alguns solventes devido ao possível risco de explosão. O tubo de gás fornecido com o sistema possui um diâmetro externo de 6 mm. Um adaptador para conectar um tubo de gás com um diâmetro externo de 1/4″ pode ser adquirido separadamente.

    • Pressão mínima de alimentação: 4 bar (0,4 MPa, 58 PSI).
      • Pressão de alimentação necessária para a capacidade de fluxo total: 6 bar (0,6 MPa, 87 PSI).
      • Pressão máxima: 9 bar (0,9 MPa, 130 PSI).



    Fluxo de suprimento necessário

    • Fluxo de fornecimento necessário para a capacidade de fluxo total de cada coletor:
      • 48 posições: 200 L/min
      • 24 posições: 160 L/min
      • 6 posições: 50 L/min
    • Fluxo de suprimento necessário para a capacidade equivalente do TurboVap para cada distribuidor:
      • 48 posições: 160 L/min
      • 24 posições: 120 L/min
      • 6 posições: 35 L/min



    Faixa de temperatura do banho

    Ambiente até 90°C, precisão de ± 2°C



    Tempo de aquecimento

    O aumento de temperatura de 20°C a 55°C é de aprox. 40 min.



    Faixa de fluxo de gás

    O fluxo máximo de gás configurável para cada bico é o seguinte:

    • 48 posições: 3,5 L/min
    • 24 posições: 5,5 L/min
    • 6 posições 7 L/min



    Resistência química

    Ácido trifluoroacético (TFA) 2% *; Ácido tricloroacético (TCA) 2% *; Ácido fórmico a 5%; Ácido acético a 10%; Ácido butírico a 5%; Ácido fosfórico a 5%; Ácido clorídrico 0,1M *; Ácido nítrico 0,1M *; Ácido propiônico 5%; Hidróxido de amônio 5%; Trietilamina (TEA) 5%.

    * Apenas sistemas de PTFE resistentes a ácidos



    Compatibilidade com solventes:

    Acetona; Acetonitrilo; Clorofórmio; Diclorometano; Éter dietílico; Dimetilformamida; Dimetilsulfóxido; Etanol; Acetato de etilo; Heptano; Hexano; Isoctano; Isopropanol; Metanol; Éter metil terc-butílico; Pentano; Tetra-hidrofurano; Tolueno.



    Racks e tamanhos de tubos compatíveis

    • TurboVap LV

    » 48 posições para mini frascos para injetáveis de 10–16 mm (OD) x <45 mm (comprimento)

    » 48 posições para tubos de 10 a 20 mm (OD) x 75 a 165 mm (comprimento)

    » 24 posições para tubos de 21 a 32 mm (OD) x 75 a 165 mm (comprimento)



    • TurboVap II

    » 6 posições para tubos de evaporação de 50 e 200 mL com ponto final de 0,5 e 1 mL



    • TurboVap EH

    » 24 posições, tubos de 12 x 75 mm

    » 24 posições, tubos de 16 x 75 mm

    » 24 posições, tubos de 18 x 75 mm



    • TurboVap P +

    » 48 posições, tubos de 12 x 75 mm

    » 48 posições, tubos de 13 x 100 mm

    » 48 posições, tubos de 16 x 100 mm



    INTERFACES

    Tela sensível ao toque: Tela de toque de 7 polegadas

    Auxiliar: Conexão para detecção de ponto final



    SISTEMA

    Capela / Ventilação: O sistema deve ser conectado ao sistema de ventilação usando a saída de exaustão na parte traseira do sistema ou colocado em um exaustor bem ventilado ou em um compartimento equivalente para reduzir o risco de exposição a vapores nocivos de solvente. O sistema de ventilação ou a capela de exaustão deve poder esgotar 1 m3/min.

    Conexão: A mangueira de exaustão fornecida com o sistema é de 3,8 metros e tem um diâmetro interno de 50,8 mm.

    Temperatura de operação: 18 °C a 32°C

    Temperatura de armazenamento: -25°C a 60°C

    Umidade: 20% a 90% de umidade relativa (sem condensação)

    Fornecimento Elétrico: 100-127 V e 220-240 V a 50/60 Hz

    Fusíveis: F10A na entrada de energia (1 necessário)

    Consumo máximo de energia: 1000 VA

    Peso: 17 kg quando o banho de água estiver vazio e no máximo 29 kg com água, rack e tubos deionizados.

    Dimensões (LxPxA): 400 x 400 x 390 mm, incluindo as dobradiças laterais e o escape traseiro. A altura com a tampa aberta é de 590 mm.

    Nível sonoro máximo: 75 dB (A)

    Certificações: Selo CE e certificados CB e NRTL.

    Concentrador de Amostras Biotage TurboVap

    Marca: Horizon Technology by Biotage

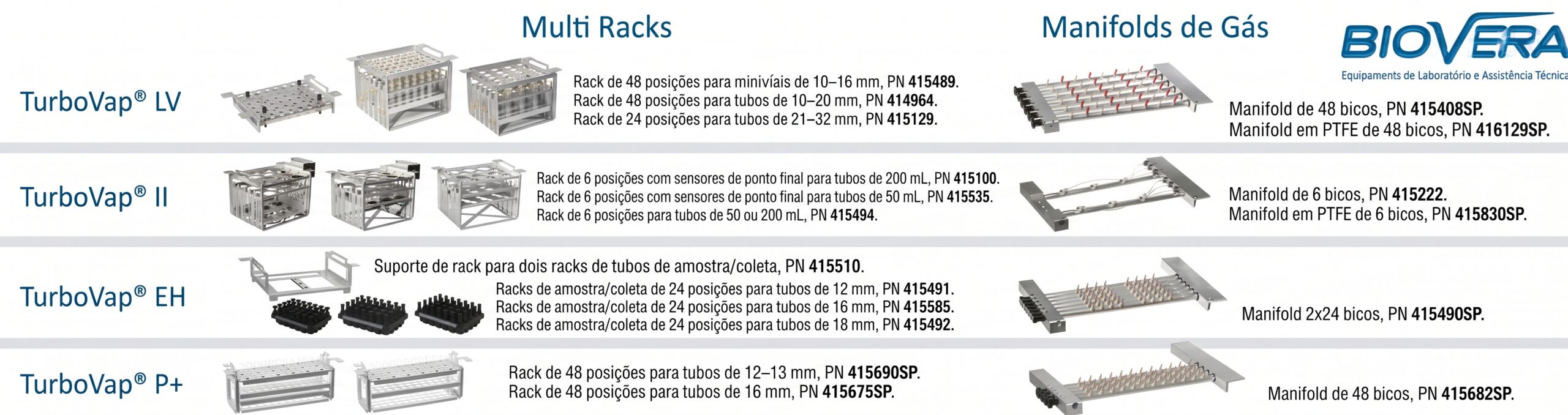

    ACESSÓRIOS

    • TurboVap® LV
      • Regulador para a entrada de gás com o sistema (unidade de controle de ar da peça nº 352281SP e conjunto de conexão de suprimento da peça nº 353480SP);
      • TurboVap® LV – Multi Rack (48 Positions, 10-20 mm Tubes)
      • TurboVap® LV – Multi Rack (24 Positions, 21-32 mm Tubes)

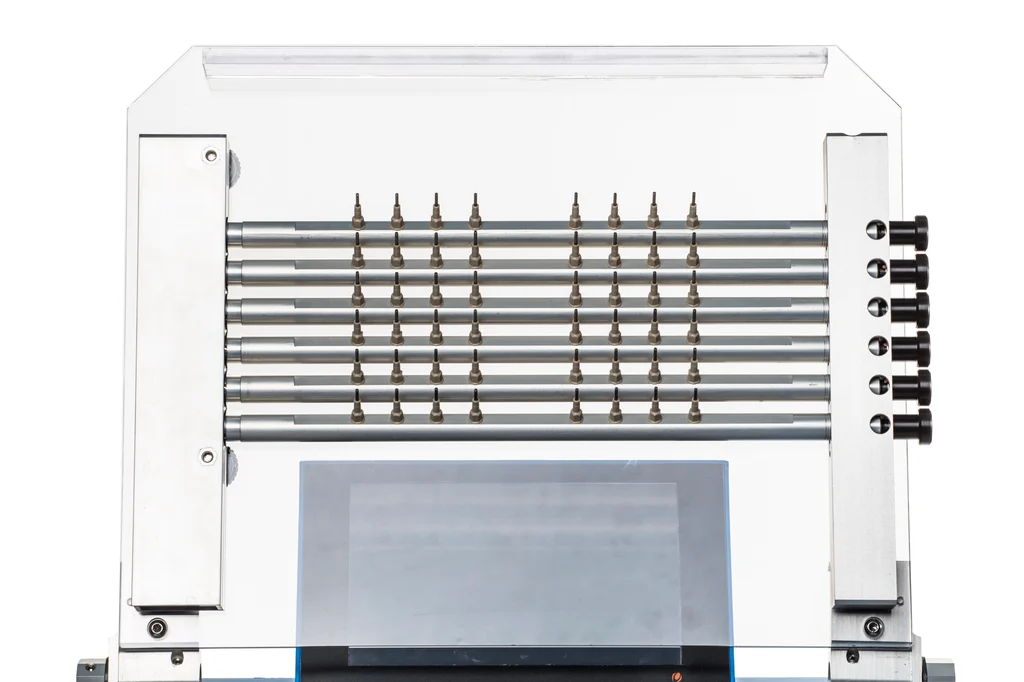

      • TurboVap® LV – Manifold (48 Nozzles)
      • TurboVap® LV – Multi Rack (48 Positions, Mini Vials)
      • TurboVap® LV – Manifold (48 Nozzles) – PTFE Coated



      TurboVap® II

      • Regulador para a entrada de gás no sistema;
      • Conjunto de conexão de suprimento para o regulador de entrada de gás;
      • Rack TurboVap® II com sensores de ponto final (6 posições, tubos de 200 mL);
      • Manifold TurboVap® II (6 bicos);
      • Multi Rack TurboVap® II sem sensores de ponto final (6 posições, tubos de 50/200 mL);
      • Rack de TurboVap® II com sensores de ponto final (6 posições, tubos de 50 mL);
      • Manifold TurboVap® II (6 bicos) – revestido com PTFE;
      • Rack auxiliar Tubos de evaporação de 50 mL TurboVap® II;
      • Rack auxiliar Tubos de evaporação de 200 mL TurboVap® II.



      TurboVap® EH

      • Coletor TurboVap® EH (2 x 24 bocais)
      • Rack de amostra / coleta (24 posições, tubos de 12 x 75 mm), Biotage® Extrahera
      • Rack de amostra / coleta (24 posições, tubos de 18 x 75 mm), Biotage® Extrahera
      • Suporte para rack de amostra / coleção TurboVap® EH (2 posições)
      • Rack de amostra / coleta (24 posições, tubos de 16 x 75 mm), Biotage® Extrahera
      • TURBOVAP P+
      • Rack TurboVap® P + (48 posições, tubos de 16 x 100 mm) – requer atualização SW 1.1.0
      • Coletor TurboVap® P + (48 bicos) – requer atualização SW 1.1.0
      • Rack Multi TurboVap® P + (48 posições, tubos de 12 a 13 mm)



      TurboVap® P+

      • Rack TurboVap® P + (48 posições, tubos de 16 x 100 mm) – requer atualização SW 1.1.0
      • Coletor TurboVap® P + (48 bicos) – requer atualização SW 1.1.0
      • Rack Multi TurboVap® P + (48 posições, tubos de 12 a 13 mm)
